Gesoldeerde platenwarmtewisselaars voor industriële toepassingen

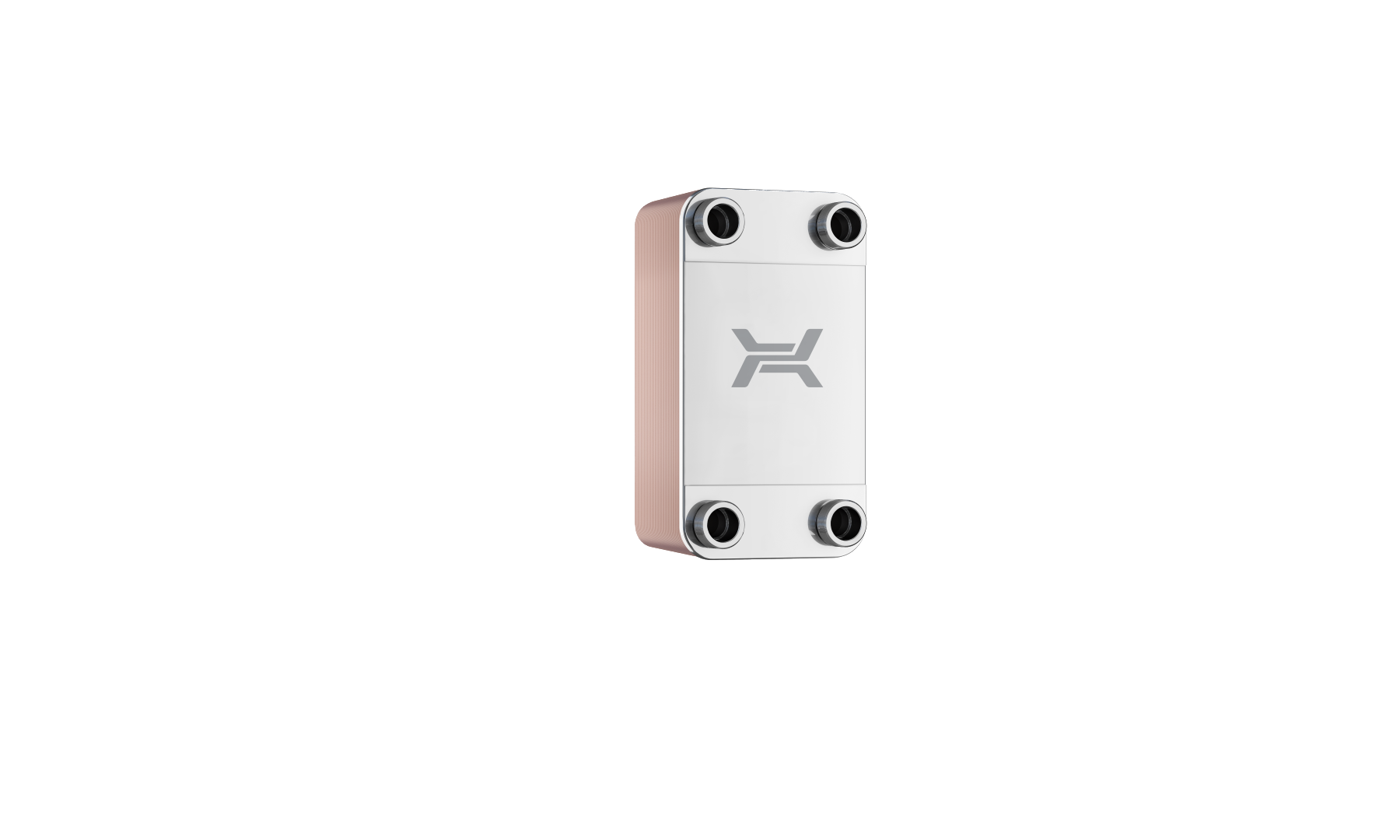

Een gesoldeerde platenwarmtewisselaar bestaat uit gegolfde platen die tegen elkaar worden gedrukt en permanent met elkaar zijn verbonden door ze in een vacuümoven te solderen. Er zijn geen pakkingen, geen trekbouten en geen frame nodig. Het ene medium loopt door de even kanalen, het andere door de oneven. Zo brengt de gesoldeerde platenwisselaar de warmte van het ene medium over naar het andere, terwijl de media volledig gescheiden blijven.

Doordat het pakket één gesloten geheel vormt, is de constructie zeer robuust en betrouwbaar, met een lange levensduur, ook bij extreem hoge druk. De warme en koude media stromen in tegengestelde richting, en die zuivere tegenstroom maakt kleine temperatuurverschillen mogelijk bij een compacte inbouwmaat. U krijgt daarmee maximale warmteoverdracht bij minimale operationele kosten. Twijfelt u tussen types? Op onze pagina over platenwarmtewisselaars leest u wat de uitvoering met pakkingen u biedt, en de buizenwarmtewisselaars zijn de robuustere keuze bij zwaar vervuilende media.

Welke uitvoering het beste past hangt af van uw media, de gewenste druk en de eisen aan veiligheid en hygiëne. Wij adviseren u graag.

Bij het solderen worden dunne plakjes soldeer tussen de platen gelegd. In de vacuümoven smelt dat soldeer en verbindt het de platen op elk contactpunt. Wat overblijft is één gesloten blok waarin de kanalen volledig door metaal worden afgedicht. Geen rubber, geen bouten, geen drukplaat. Dat scheelt gewicht, ruimte en onderhoud, en het is de reden dat deze uitvoering hoge drukken aankan.

Twee gevolgen neemt u mee in uw keuze. Ten eerste ligt het aantal platen vast, dus een gesoldeerde wisselaar is niet uit te breiden en moet de berekening vooraf kloppen. Ten tweede kan hij niet worden geopend, waardoor mechanisch reinigen niet mogelijk is. Vervuiling pakken wij daarom chemisch aan, door de wisselaar door te spoelen met een reinigingsvloeistof die kalk en aanslag oplost. Hoe wij dat doen leest u bij warmtewisselaar onderhoud, en bij een acute storing kunt u terecht bij onze service.

Een transparant proces van inspectie tot oplevering. U weet altijd waar u aan toe bent.

Het soldeermateriaal bepaalt waar een gesoldeerde platenwarmtewisselaar tegen kan. Koper gesoldeerd is de standaard en de meest economische keuze voor water, glycol en de meeste koudemiddelen. Een koperen warmtewisselaar is daarmee geschikt voor verreweg de meeste verwarmings- en koeltoepassingen.

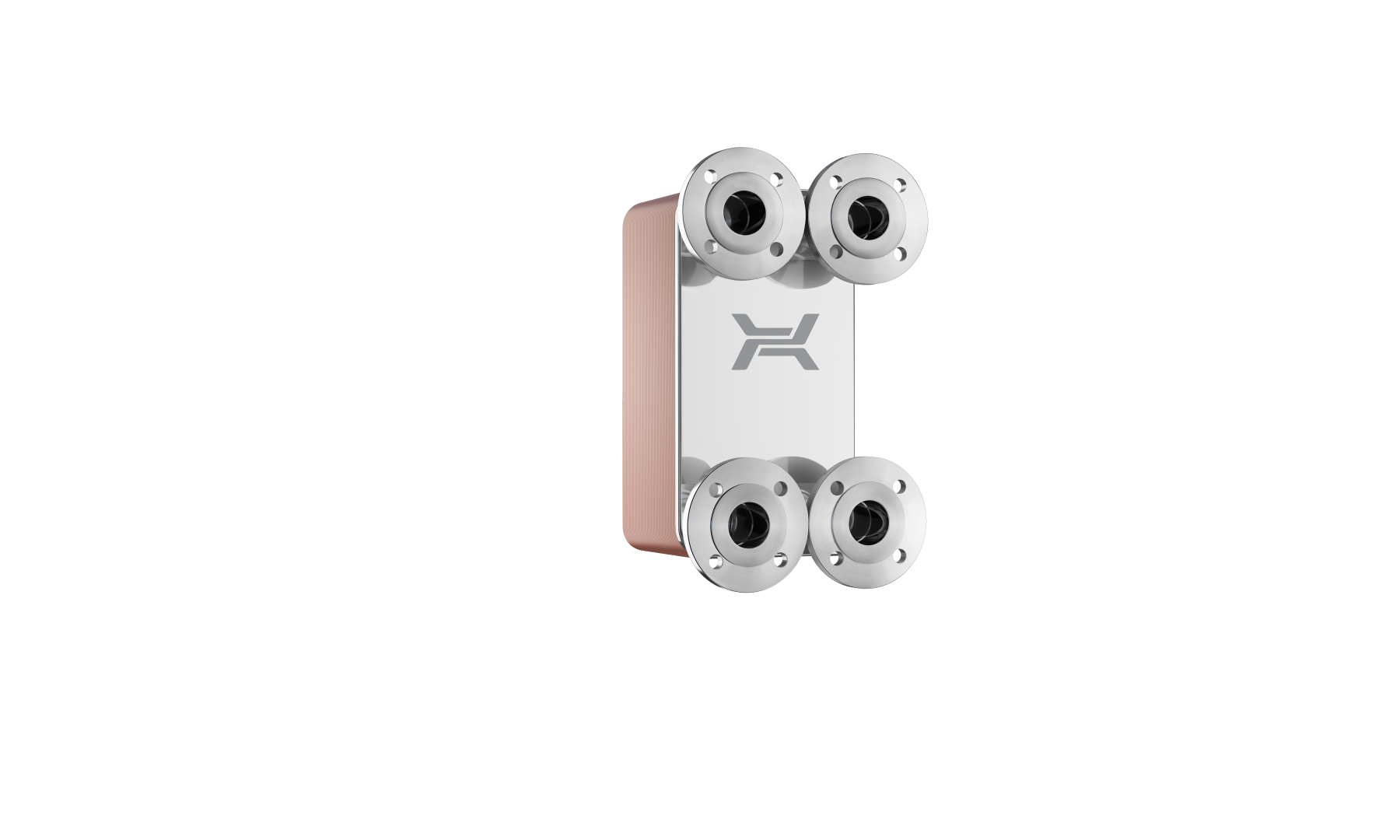

Gesoldeerde platenwarmtewisselaars worden ingezet voor warmteoverdracht tussen vloeistoffen en gassen. Naast verwarmen en koelen kunt u ze ook gebruiken voor verdampen en condenseren, wat ze breed inzetbaar maakt in de HVAC-industrie, de koeltechniek en de zuivel-, voedingsmiddelen- en drankenindustrie.

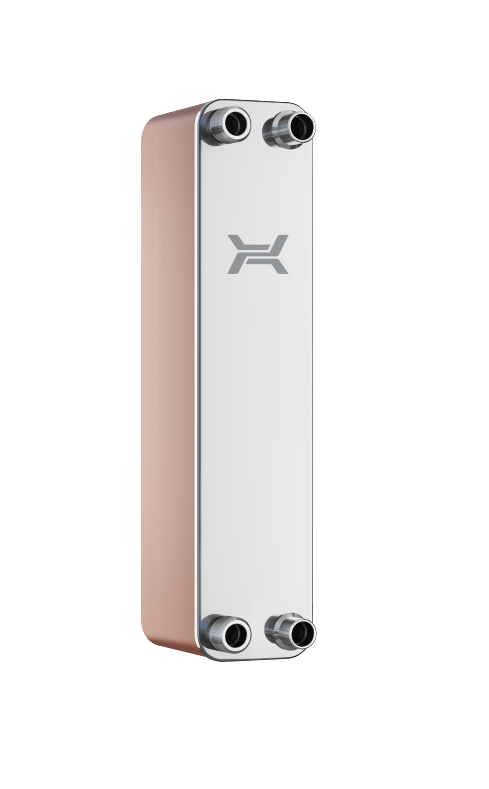

Warmtewisselaars zijn er in veel soorten en maten. Twijfelt u welk type de beste oplossing is in uw situatie? Wij verdiepen ons graag in uw proces en denken met u mee over de mogelijkheden. Valt de keuze op een gesoldeerde platenwarmtewisselaar, dan helpen wij u ook bij het selecteren van het juiste type. Omdat een gesoldeerde uitvoering niet is uit te breiden, telt de berekening vooraf zwaarder dan bij een uitvoering met pakkingen. Wij berekenen op basis van uw media, debieten, temperaturen en druk welk type en welk aantal platen u nodig heeft.

Vertel ons kort om welke media het gaat, met de druk, de temperaturen en de gewenste capaciteit. Wij rekenen door welk type het beste past en wat het gaat kosten. U ontvangt binnen 1 werkdag een eerste inschatting.
